DGT螺型式功率保护电容器
您当前的位置: DGT螺型式功率保护电容器
DGT高压吸收电容器

   采用金属化聚丙烯薄膜进行无感式卷绕,特殊喷金工艺,迈拉胶带、铝外壳或不锈钢外壳封装,阻燃环氧树脂灌封,铜螺母或铜螺栓引出。

具有优秀的高频纹波吸收能力,高dv/dt,频率特性好,杂散电感小。

产品广泛应用于高压逆变系统开关模块(IGBT.GTO)中作吸收保护、尖峰电压钳位等场合。

产品规格见附件


  • 性能指标

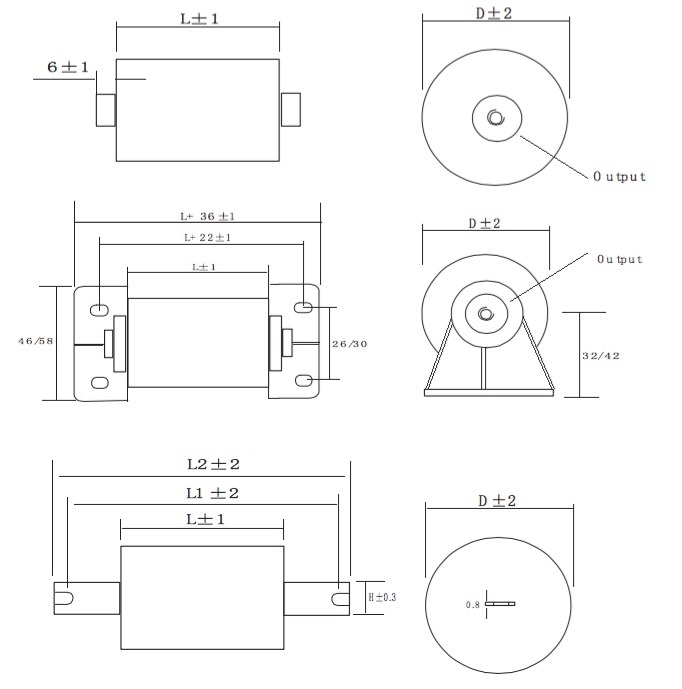

  • 外型及尺寸

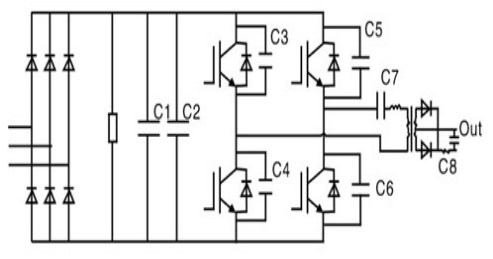

  • 典型线路图
  • 波形图

技术性能/Specifications

Reference standards

IEC 61071 61881

工作温度范围Operating temperature range

-40~85

容量范围Capacitance

0.33~3.0μF

额定电压 Rated Voltage

4000~10000VDC

容量偏差 Tolerance

±5%, ±10%

极间耐电压 Test voltage between terminals

1.5Ur(DC) 10s  25±5

极壳耐电压 Test voltage between terminals and case

3000V 50Hz 60S, 25±5

损耗角正切Dissipation factor

tgδ≤8×10-4  at  25±5, 1KHz

绝缘电阻Insulation resistance

C*IR30000S,   at  100VDC,25±5,60S

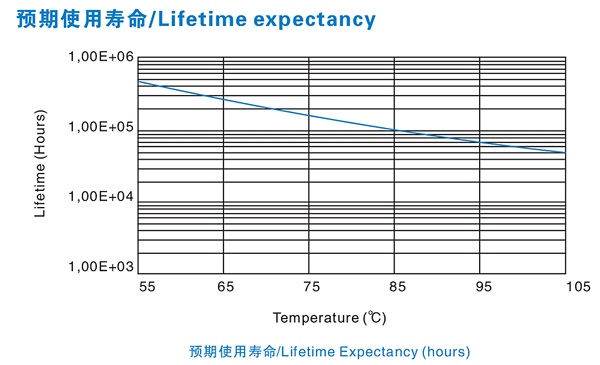

预期寿命Life expectancy

100000h at Ur and 70
